YET404PC-220V

四路無線智能接收控制器

一、概述

我公司生產的YET404PC-220V(四路無線智能接收控制器)，為四個繼電器輸出開關量信號，可使要控制的設備達到電機的正、反轉；或開關的通、斷轉換以及各種特殊控制程序的要求。主要應用于電動門、窗、起吊設備、閘道、升降器、工業控制及安防行業等領域。該無線接收控制器，具高保密性，存儲量大，性能穩定、功耗低之特點，且使用方便，無需采用傳統跳線或撥碼開關編碼，只需將遙控器所發射的無線信號讓該接收控制器接收并存貯，即可實現配套使用。如果學習好的遙控器在使用過程中丟失，只需將接收控制器中所存儲的信息清除，所丟失的遙控器將無法對該接收控制器進行遙控，欲重新取得使用權，必須由主人再重新學習一次方可使用。

二、輸出方式

A、信號自鎖——短路塊插在1上

B、信號互鎖——短路塊插在2上

C、信號點動——短路塊不插

D、2路自鎖，2路點動——1、2都插上短路塊

E．可以通過焊盤來選則  輸出方式為開關信號或220V電壓輸出

三、學習與清碼的方法及步驟

  學習碼及固定碼：

按下控制器上的學習按鍵，待LED燈點亮后松開學習按鍵，控制器進入學習狀態（此時LED熄滅），然后按下需要控制該控制器的遙控器按鍵，當看到控制器的LED燈快閃5次后熄滅，表示已經學習成功。最多可學習30個該類型的遙控器按鍵。

  若遙控器遺失，欲使遙控器全部失效，應長按學習按鍵（超過8S），待LED燈熄滅，控制器會(huì )自動清除內存里面的內容。要重新使用，只需再學習一次即可。

  滾動碼：

按下控制器上的學習按鍵，待LED點亮后松開學習按鍵，控制器進入第一次學習狀態（此時LED熄滅），然后按住遙控器需要控制的按鍵，LED燈將一直慢閃，表示第一次學習完成；再次按下控制器上的學習按鍵，待LED點亮后松開學習按鍵，進入第二次學習狀態（LED熄滅），按下遙控器的同一按鍵，LED燈快閃5次后熄滅，表示已經學習成功。最多可學習6個該類型的遙控器。

 若遙控器遺失，欲使遙控器全部失效，應長按學習按鍵（超過8S），待LED燈熄滅，控制器會(huì )自動清除內存里面的內容。要重新使用，只需再學習一次即可。

四、主要技術指標

1、工作電壓：AC220V            ）

2、靜態工作電流：≤7mA

3、工作溫度：-40℃ - +80℃

4、接收靈敏度：≥-105dBm

5、工作頻率：315MHz、433MHz (可選）

6、觸點電流：≤10A

7、遙控器容量：30（學習碼），6（滾動碼）

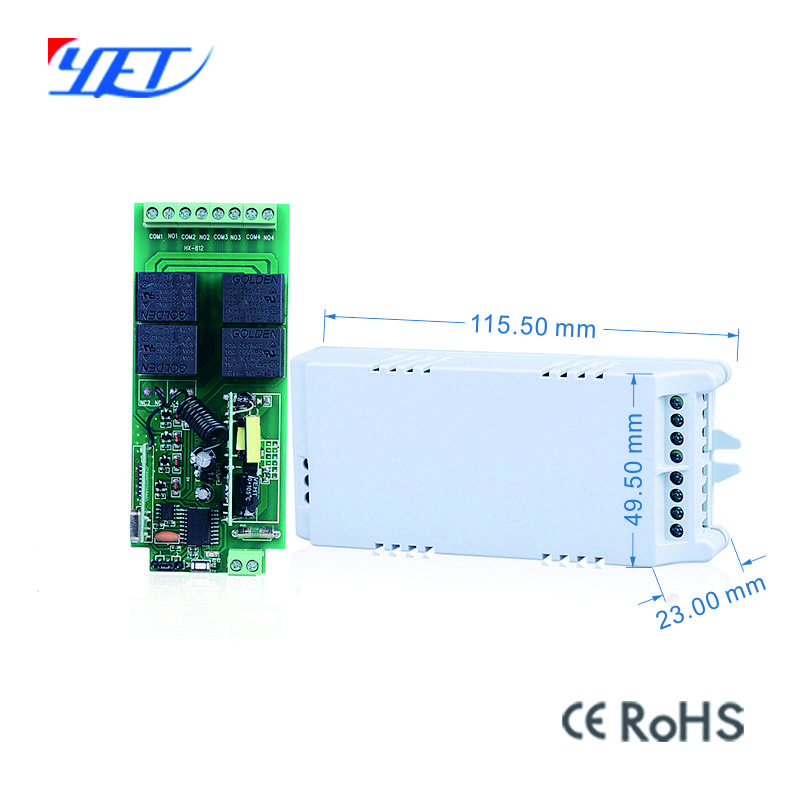

8、尺寸：115.5mm*49.5mm*23mm五、接線圖
