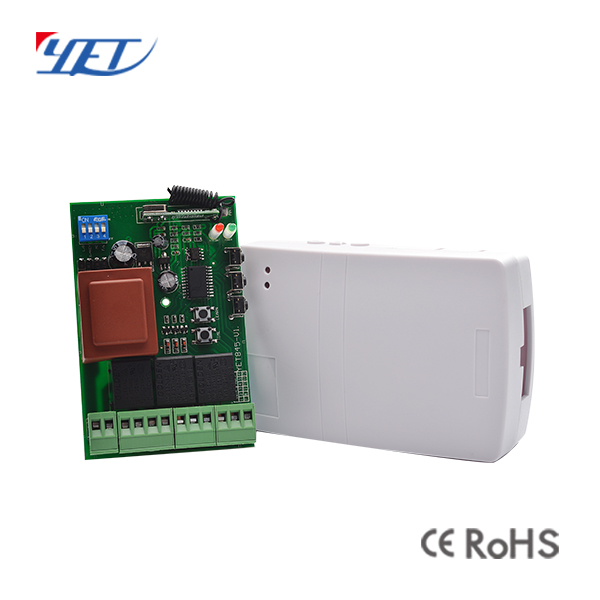

遙爾泰YET845卷簾門電機控制器主要是完成移動門的開關控制，且具有靈活的設置以及實用的保護功能，以下是遙爾泰YET845卷簾門電機控制器產品工作過程及功能描述:

　　工作前：

　　1、遙控器的配對

　　按下控制板上的LEARN按鍵，待紅色LED由長亮變滅后松開LEARN鍵，此時控制器相關信息被刪除，恢復至出廠設置(最大運行行程60S，自動關門延時時間30S);再次按下LEARN鍵，紅色LED變亮，同時放開LEARN鍵,LED變滅，此時控制器處于遙控器學習狀態，按下需要學習的遙控器任意鍵(建議不要使用D鍵，以防單鍵模式時系統出現錯誤)，控制器上的LED閃爍5次代表學習成功。

　　2、移動門最大運行行程設定

　　在遙控器配對完成之后您可以通過遙控器的B鍵(即下行鍵)控制門下行，行至下行限位完全關閉門，然后按下TIME鍵，紅色LED常亮，放開TIME鍵，LED保持常亮，此時按下遙控器的A鍵(即開門鍵)系統開門控制鏈路開啟，紅色LED以及FLASH繼電器開始以600ms亮/600ms滅的頻率閃爍，控制器保持此狀態，直到門完全打開，上行停止，然后在電機可以承受的時間內按下B鍵(即關門鍵)，系統退出當前狀態，保持門為全開狀態，結束最大運行行程設置。

　　3、移動門自動關門延時時間設定

　　按下TIME鍵，紅色LED常亮，放開TIME鍵，LED保持常亮，此時按下遙控器的D鍵，紅色LED和FLASH繼電器開始以250ms亮/250ms滅的頻率閃爍，系統保持此狀態，直到有D鍵再次按下，系統退出當前狀態，結束自動關門延時時間的設定。

　　4、系統模式的設置

　　您可根據使用環境的情況選擇性使用AC(自動關門)、L/R(開關鏈路切換)、1KEY/4KEY模式切換這3種功能，

　　它們的作用分別為: AC、 使能該功能，當門運行至最頂端時，控制器會(huì )自動延時設定的時間，延時完成后執行關門動作;

　　L/R、 使能該功能，上行和下行的輸出被切換;

　　1/4KEY、使能該功能，控制器只能使用我們之前學習的按鍵去控制。

　　工作中：

　　系統上電后為上行停止狀態，等待所有有效信號并動作，下面具體描述：

　　4KEY模式：

　　上下行鏈路輸出可使用L/R跳帽設置，以下描述的上下行鏈路是正常模式，未切換的。

　　上行動作：

　　當門處于非全開或者非正在上行動作模式的情況下，您可以按下遙控器的A鍵(即上行鍵)控制系統開動作，上行過程中你可以控制其停止、反轉下行動作。每一次更新運行動作時，最大運行時間被重新設置。如果沒有修改運行動作，系統直到遇到上行限位或者最大運行時間結束，系統停止上行，此時如果AC功能使能，系統開始計時自動關門延時，計時過程中如果遇到障礙物或者接收到已學習遙控器的C鍵(即停止鍵)，計時時間清零，重新計時。計時完成后開始執行下行動作。

　　下行動作：

　　當門處于非全關或者非正在下行動作模式的情況下，您可以按下遙控器的B鍵(即下行鍵)控制系統下行動作，下行過程中您可以控制其停止、反轉上行行動作。每一次更新運行動作時，最大運行時間被重新設置。下行過程中如果遇到障礙物，系統會(huì )延時0.5S開始重復上行動作。

　　1KEY模式：

　　上下行鏈路輸出可使用L/R跳帽設置，以下描述的上下行鏈路是正常模式，未切換的。

　　動作過程：

　　1KEY模式下系統運行是使用已學習遙控器的鍵值去控制上行、停止、下行、停止等動作的，上行——停止——下行——停止——上行循環動作，其他和4KEY模式相同。

　　YET845控制器功能特點

　　開/關控制鏈路可切換

　　系統的開/關接線端可根據自己的情況定義;

　　超強的帶載能力

　　系統每路可接入250VAC/10A的負載，安全穩定的控制 ;

　　靈活的系統設置

　　系統可根據需要設置自動關門、開關鏈路切換、1key/4key模式;

　　行程記憶，保證門的開關準確

　　系統具有行程時間記憶的功能，這樣可以使電機在不必要的時間運行，節省電能;

　　防夾保護

　　當移動門處于自動關門延時等待或者正在關門時，如果有障礙物，控制器將不會(huì )關門，防止夾傷障礙物體;

　　電機過運行保護，防止電機燒壞

　　設定最大運行時間，防止移動門超時運行，避免燒壞電機;

　　極少的待機電流

　　采用先進的省電技術，工作電流mA級;
