改紅外遙控為射頻遙控

  紅外遙控擁有眾多優點而得到廣泛應用，幾乎每個人家中都擁有兩種以上使用紅外遙控的家電，不過紅外遙控的缺點也是顯而易見的：一是紅外線方向性要求高，且不具有穿透性，在被物體遮擋后就無法接收，因而在遙控距離角度方面受到限制;二是紅外線容易受光線干擾，不宜在室外有陽光的地方使用。針對紅外線的上述缺點，我們可以采用無線射頻信號來加以解決。那么有沒有簡單的方法能將現有紅外遙控設備改裝為無線射頻遙控呢？實際上運用315無線模塊就可以方便快捷地改裝原有電子設備，輕松實現上述要求以下以無線鍵盤為例說明改裝應用的基本實踐步驟。

  首先，更換接收器。這一步很簡單，只要將315接收模塊把原接收頭更換即可。紅外接收模塊和無線接收模塊輸出的調解后的方波信號，可以供設備中的處理器識別。接著，改遙控器電路。為了讓接收模塊在靜態時不消耗電流，還采用了兩線接法。完成上述兩步，你就可以無拘無束地控制你的設備了，我的紅外遙控的無線鍵盤改制后再也不用管接收器擺在哪兒了，躲在被我里控制我的電腦。

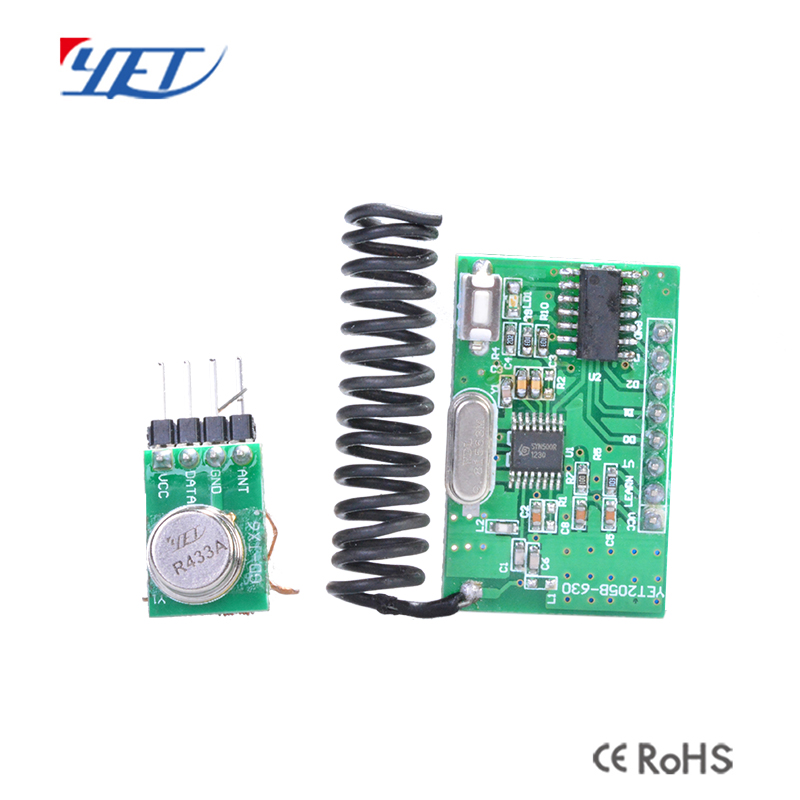

315無線模塊總結與注意事項

  1、發射和接收模塊接天線時，最好選用25厘米長的導線，遠距離傳輸時最好能夠豎立起來。

  2、發射模塊工作電壓：DC 3～12V ；接收模塊工作電壓：DC5V，輸出方式：TTL電平。

  3、TTL電平信號被利用的最多是因為通常數據表示采用二進制規定，+5V等價于邏輯“1”，0V等價于邏輯“0”，這被稱做TTL（晶體管-晶體管邏輯電平）信號系統。

  4、編碼芯片PT2262發出的編碼信號由：地址碼、數據碼、同步碼組成一個完整的碼字，解碼芯片PT2272接收到信號后，其地址碼經過兩次比較核對后，VT腳才輸出高電平。

  5、PT2262/2272最多可有12位（A0-A11）三態地址端管腳（懸空，接高電平，接低電平），任意組合可提供531441種地址碼，PT2262/2272最多可有6位（D0-D5）數據端管腳，只有發射端PT2262和接收端PT2272的地址編碼完全相同，才能配對使用。

  6、地址碼和數據碼都用寬度不同的脈沖來表示，兩個窄脈沖表示“0”；兩個寬脈沖表示“1”；一個窄脈沖和一個寬脈沖表示“F”也就是地址碼的“懸空”。

  7、振蕩電阻還必須匹配，否則接收距離會(huì )變近甚至無法接收。

  8、PT2272解碼芯片有不同的后綴，表示不同的功能，有L4/M4/L6/M6

  之分，其中L表示鎖存輸出，數據只要成功接收就能一直保持對應的電平狀態，直到下次遙控數據發生變化時改變。M表示非鎖存輸出，數據腳輸出的電平是瞬時的而且和發射端是否發射相對應，可以用于類似點動的控制。后綴的6和4表示有幾路并行的控制通道，當采用4路并行數據時（PT2272-M4），對應的地址編碼應該是8位，如果采用6路的并行數據時（PT2272-M6），對應的地址編碼應該是6位。
